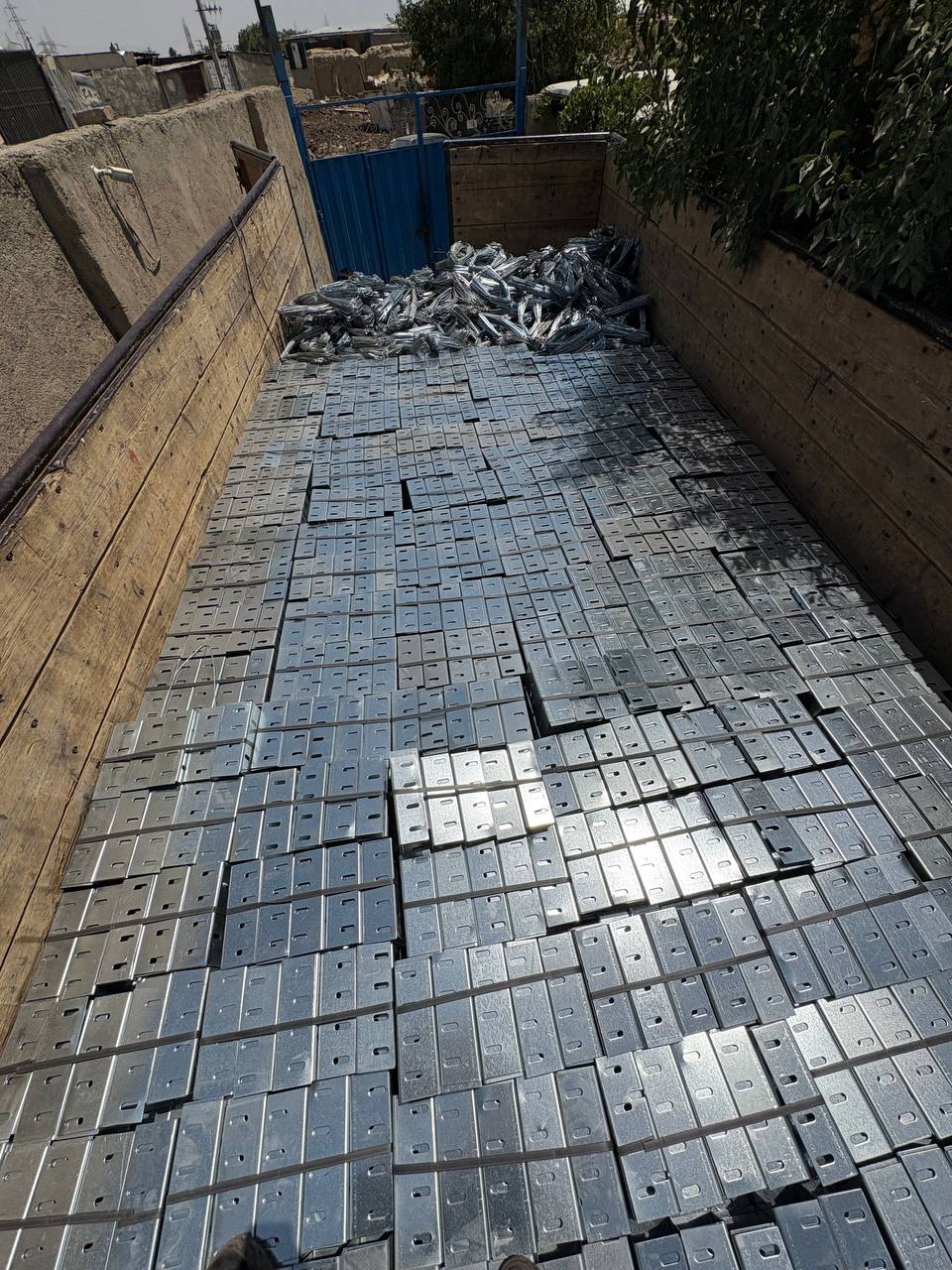

تولیدی ناودانی منقطع در میاندوآب
وال پست یا ناودانی منقطع چیست؟ کاربرد، مزایا، انواع و روش اجرای استاندارد
والپست (Wall Post) یا ناودانی منقطع یکی از اجزای مهم در اجرای دیوارهای غیرباربر است که برای جلوگیری از ریزش دیوار هنگام زلزله، تقویت ساختار دیوار و انتقال صحیح نیروها به سازه اصلی استفاده می‌شود.
طبق ضوابط مبحث ۶ و ۹ مقررات ملی ساختمان، استفاده از والپست در بسیاری از دیوارهای بلند یا دارای شرایط خاص، الزامی است.
والپست در حقیقت نوعی مقاطع فولادی U یا C شکل است که در طرفین دیوارها نصب شده و مانع از خم شدن، شکم‌دادگی یا ریزش دیوار در هنگام لرزش، رانش یا نیروهای جانبی می‌شود.
چرا دیوارها نیاز به والپست دارند؟
دیوارهای غیرسازه‌ای مانند بلوک سیمانی، سفالی، AAC و آجر، توان مقاومت کافی در برابر:
- زلزله
- باد
- ضربه
- نشست
- ارتعاشات سازه
را ندارند.
به همین دلیل والپست مانند یک تکیه‌گاه عمل می‌کند و دیوار را به اسکلت سازه (تیر و ستون) متصل می‌سازد. این‌کار موجب افزایش پایداری و کاهش خطر ریزش دیوار می‌شود.
والپست منقطع چیست؟
والپست‌ها به دو شکل اجرا می‌شوند: پیوسته و منقطع.
والپست منقطع (قطع‌شونده)
به نوعی از والپست گفته می‌شود که به‌صورت قطعه‌قطعه و با فاصله از کف و سقف نصب می‌شود.
ویژگی مهم آن این است که:
- به سازه جوش یا پیچ مستقیم نمی‌شود
- اجازه جابجایی جزئی سازه را می‌دهد
- در هنگام زلزله نیروها را به‌صورت کنترل‌شده منتقل می‌کند
- مانع از تمرکز تنش در دیوار می‌شود
این روش امروزه جایگزین والپست پیوسته شده و مورد تأیید نظام مهندسی است.
اجزای اصلی والپست منقطع
والپست منقطع معمولاً شامل موارد زیر است:
✔️ ناودانی یا نبشی
مقاطع فولادی U یا C که در طرفین دیوار قرار می‌گیرند.
✔️ قوطی یا پروفیل
برای تقویت بیشتر در کف یا سقف استفاده می‌شود.
✔️ بست اسلاید یا ورقک
برای اتصال شناور و جلوگیری از قفل شدن دیوار و سازه.
✔️ میلگرد یا تسمه اتصال
گاهی برای افزایش یکپارچگی به‌کار می‌رود.
انواع والپست
۱. والپست افقی
در ارتفاعات مشخص (عموماً نیمه دیوار) نصب می‌شود تا از شکم‌دادگی جلوگیری کند.
۲. والپست عمودی
در دو طرف دیوار نصب می‌شود و کل ارتفاع آن را مهار می‌کند.
۳. والپست سقفی (سقف‌های کاذب و سبک)
برای دیوارهایی با سقف‌های سبک، به‌صورت شناور نصب می‌شود.
۴. والپست کف
بر روی کلاف‌های کف یا شاسی‌کشی فلزی نصب می‌شود
