*میلگرد بستر چیست؟
میلگرد بستر (Truss Mesh / Ladder Mesh) یک المان تقویتی است که در داخل دیوارهای بنایی و بلوکی بهصورت افقی نصب میشود.
این المان معمولاً از دو یا چند مفتول فولادی گالوانیزه تشکیل شده که با مفتولهای عرضی یا مورب به یکدیگر جوش نقطهای (Spot Welding) شدهاند.
هدف اصلی میلگرد بستر:
جلوگیری از ترک خوردگیهای افقی و عمودی
افزایش انسجام دیوار
تقویت دیوار در برابر زلزله
کمک به انتقال تنشهای جانبی به والپست یا اسکلت
به همین دلیل، در آییننامه ۲۸۰۰ و مبحث هشتم مقررات ملی استفاده از آن توصیه و در برخی موارد الزام شده است.
چرا باید از میلگرد بستر استفاده کنیم؟
دیوارهای بلوکی، سفالی و آجری به دلیل وزن کم، رفتار شکنندهای دارند.
میلگرد بستر باعث میشود:
۱. ترکهای رایج دیوار کاهش پیدا کند
ترکهای:
در اطراف در و پنجره
ترکهای عمودی وسط دیوار
ترکهای افقی ناشی از نشست
همگی توسط میلگرد بستر کنترل میشوند.
۲. افزایش مقاومت جانبی دیوار
میلگرد بستر دیوار را به یک صفحه یکپارچه تبدیل میکند و تحمل بار زلزله، باد و ضربه را بالا میبرد.
۳. جلوگیری از شکست دیوار در زلزله
در زمان لرزش، دیوار بدون میلگرد بستر مانند یک صفحه خشک میشکند و فرو میریزد.
میلگرد بستر این تنشها را در طول دیوار پخش میکند.
۴. افزایش چسبندگی بین بلوکها
وجود مفتولها باعث میشود ملات میان رجها بهتر قفل و بست شود.
انواع میلگرد بستر
میلگرد بستر در دو نوع اصلی تولید میشود:

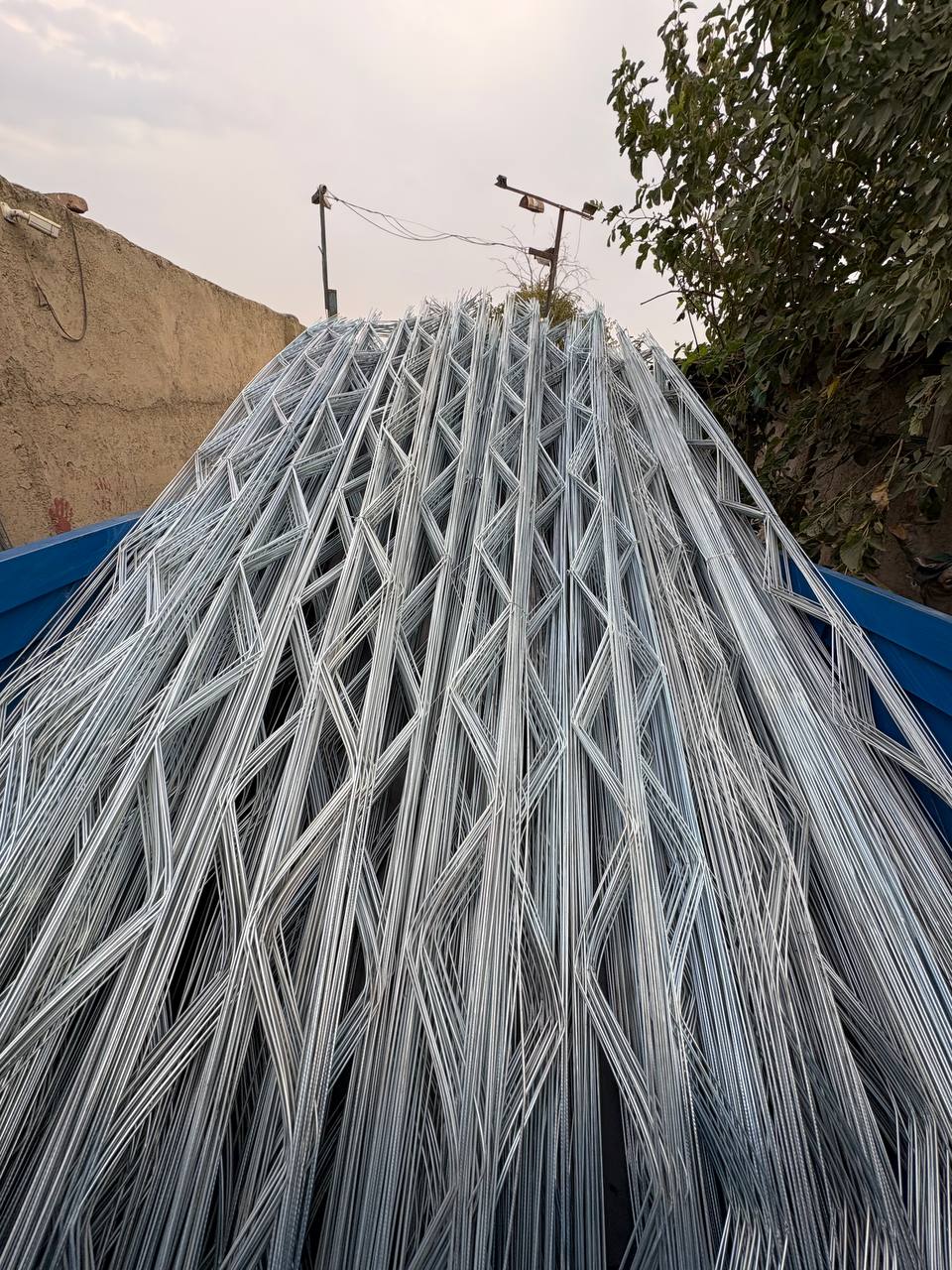

۱. میلگرد بستر خرپایی (Truss Type)
دارای مفتول مورب (قطری)
قویتر از نوع نردبانی
بسیار مناسب برای دیوارهای بتن سبک AAC، سفالی و بلوکی
ویژگیها:
انتقال بهتر تنش
مقاومت بیشتر در برابر زلزله
جلوگیری از ترکهای قطری
۲. میلگرد بستر نردبانی (Ladder Type)
از دو مفتول طولی + مفتولهای عرضی ساخته میشود
برای دیوارهای تیغه سبک و دیوارهای کوتاه داخلی مناسب است
ویژگیها:
قیمت اقتصادی
نصب آسان
مناسب پروژههای معمولی
انواع پوشش میلگرد بستر
۱. گالوانیزه گرم (Hot Dip Galvanized)
بهترین و بادوامترین نوع
ضد زنگ واقعی
مناسب مناطق مرطوب، استخرها و سولهها
۲. گالوانیزه سرد (Electro Galvanized)
سبکتر و ارزانتر
مناسب محیطهای خشک
۳. فولادی سیاه (بدون پوشش)
غیراستاندارد
باعث خوردگی و منفجر شدن دیوار در آینده
توصیه نمیشود
ضوابط اجرای میلگرد بستر طبق استانداردها
۱. فواصل نصب (بسیار مهم!)
در هر ۵۰ تا ۷۰ سانتیمتر
یعنی تقریباً هر ۳ یا ۴ رج دیوار
۲. طول اورلپ (همپوشانی)
حداقل ۲۰ سانتیمتر
۳. اتصال به والپست
میلگرد بستر باید به والپست قلاب شود تا:
یکپارچگی دیوار
انتقال نیرو به سازه
تضمین شود.
۴. فاصله از لبه دیوار
باید حدود ۲ سانتیمتر از لبه دیوار فاصله داشته باشد تا زنگزدگی و شکست ایجاد نشود.
۵. قطر میلگرد بستر
معمولاً ۲.۵ تا ۴ میلیمتر
در دیوارهای سنگینتر: ۴ تا ۵ میلیمتر
نحوه اجرای میلگرد بستر (مرحله به مرحله)
مرحله ۱: آمادهسازی
انتخاب نوع مناسب
بررسی عرض دیوار (میلگرد بستر باید ۲ سانت کوچکتر باشد)
مرحله ۲: قرار دادن میلگرد بستر روی ملات
میلگرد بستر در وسط ملات افقی قرار میگیرد
نباید به بلوک بچسبد
مرحله ۳: پر کردن کامل ملات
ملات باید تمام مفتولها را بپوشاند
وجود فضای خالی باعث خوردگی و کاهش مقاومت میشود
مرحله ۴: اجرای رج بعدی
رج جدید دقیقاً روی میلگرد بستر قرار میگیرد
هیچ فضای خالی نباید وجود داشته باشد
مرحله ۵: اتصال به والپست
با قلاب یا گیره مخصوص
از جوشکاری مستقیم به پروفیل خودداری شود
مزایای استفاده از میلگرد بستر
۱. جلوگیری از بروز ترک
مهمترین مزیت و دلیل اصلی استفاده.
۲. افزایش مقاومت برشی و کششی دیوار
۳. افزایش یکپارچگی دیوار
۴. کمک به عملکرد بهتر والپست
۵. افزایش دوام و عمر دیوار
۶. افزایش کیفیت ساخت
معایب میلگرد بستر
اگر از نوع بیکیفیت (غیراستاندارد) استفاده شود، باعث زنگزدگی میشود
اجرای غیر اصولی → تخریب دیوار
در دیوارهایی که ملات کم دارند، نصب سختتر است
نوع گالوانیزه گرم نسبتاً گرانتر است
نکات مهم هنگام خرید میلگرد بستر
✔ قطر واقعی مفتول را چک کنید
بسیاری از تولیدکنندگان قطر ۳ را بهجای ۲.۵ و قطر ۴ را بهجای ۳.۵ میفروشند.
✔ حتماً گالوانیزه گرم باشد (مخصوصاً برای دیوارهای خارجی)
✔ یکنواختی جوشها را بررسی کنید
جوش نقطهای باید:
تمیز
بدون بریدگی
و با استحکام کافی باشد.
✔ عرض میلگرد بستر دقیقاً باید ۲ سانت کمتر از عرض دیوار باشد
مثلاً:
برای دیوار ۲۰ → میلگرد بستر ۱۸
برای دیوار ۱۵ → میلگرد بستر ۱۳
کاربردهای انواع میلگرد بستر
-دیوارهای بلوک سبک AAC
*دیوارهای سفالی
دیوارهای بلوک سیمانی
تقویت اطراف بازشوها (درها و پنجرهها)
افزایش انسجام تیغههای جداکننده
دیوارهای پیرامونی بیرونی
دیوارهای صنعتی و سولهها
جمعبندی
میلگرد بستر یکی از مهمترین مصالح برای تقویت دیوار، جلوگیری از ترک و افزایش مقاومت دیوار در برابر زلزله است.
رعایت اصول اجرا، انتخاب نوع مناسب (خرپایی یا نردبانی) و استفاده از گالوانیزه باکیفیت باعث میشود دیوار سالها بدون مشکل باقی بماند.
