وادار میانی
وادار میانی یا همان وادار اچ (وادارH) المانی است که از کف تا بالای دیوار را یکسره پوشش می دهد. این عضو می تواند طبق نظر طراح یک پروفیل 100*100 میلی متر یا قطعه ساخته شده با ورق 2میلی متر باشد که به آن وادار اچ می گویند.

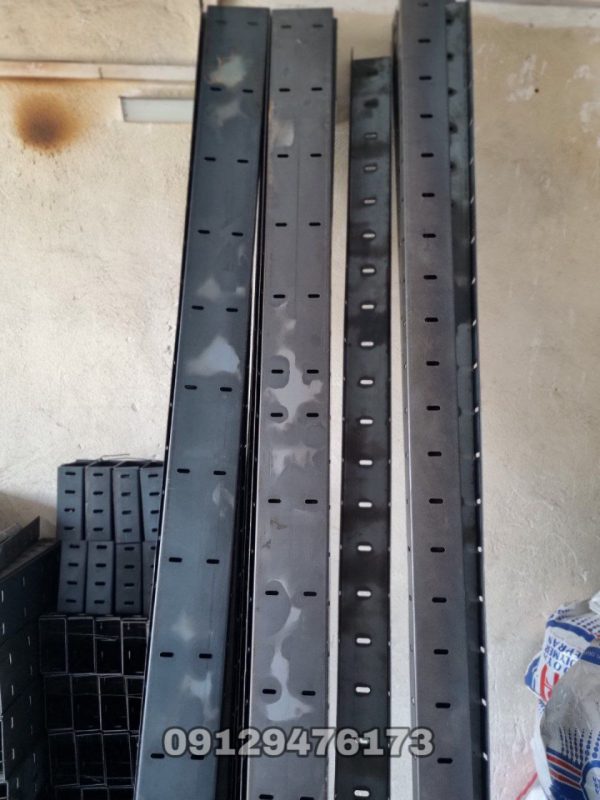

قطعه ساخته شده با ورق 2میل تشکیل شده از یک برش به عرض بلوک مورد نظر و دارای حداقل 5سانتی متر بال از هر طرف و 300 سانتی متر یا 3متر طول می باشد.

کاربرد وال پست وادار میانی:

در صورتی که طول دیوار از مقادیر مجاز بر اساس طراحی (حداکثر ۴ متر) بیشتر شود، از عضو قائم با مقاطع فولادی(وال پست وادار میانی) به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده می شود.

وادار میانی (وال پست میانی) یک المان عمودی است که در راستای اعضای قائم سازه اجرا می شود و از کف تا بالای دیوار را یکسره پوشش می دهد. این عضو می تواند طبق نظر طراح یک پروفیل 100*100 میلی متر یا قطعه ساخته شده با ورق 2 میلی متر باشد.

وادار میانی در دیوارهای غیرسازه ای اجرا می شود تا استحکام این دیوارها در برابر بارهای جانبی وارد بر سازه، همچون بار زلزله، افزایش یابد. در واقع، وادار میانی به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده می شود.

طبق پیوست ششم آئین نامه 2800، طول آزاد دیوارهای غیرسازه ای نباید از 4 متر بیشتر باشد. در صورتی که طول دیوار از 4 متر بیشتر شود، باید از وادار میانی استفاده شود.

وادار میانی در دو سر خود باید به نحو مناسب در کف و سقف مهار شود. برای این کار می توان قبل از بتن ریزی داخل قالب ها پلیت انتظار پیش بینی نمود و پس از بتن ریزی از این پلیت ها برای جوشکاری از آن ها استفاده کرد. یا می توان با انکر بولت اقدام به جایگذاری پلیت در تیرها و ستون ها نموده و والپست های میانی را نصب نمود.

عملکرد وادار میانی به شرح زیر است:

1در برابر نیروی زلزله، وادار میانی از جابجایی دیوار در جهت خارج از صفحه جلوگیری می کند.
2در برابر نیروی جانبی باد، وادار میانی از خم شدن دیوار جلوگیری می کند.
3در برابر نیروی برشی، وادار میانی از شکستن دیوار جلوگیری می کند.

وادار میانی باید دارای مشخصات زیر باشد:

از جنس فولاد با مقاومت کششی حداقل 4200 کیلوگرم بر سانتی متر مربع باشد.
ضخامت ورق وادار میانی حداقل 2 میلی متر باشد.
عرض وادار میانی حداقل 5 سانتی متر باشد.
ارتفاع وادار میانی حداقل 10 سانتی متر باشد.

وادار میانی باید به صورت یکپارچه اجرا شود و نباید در طول دیوار از هم جدا شود.
